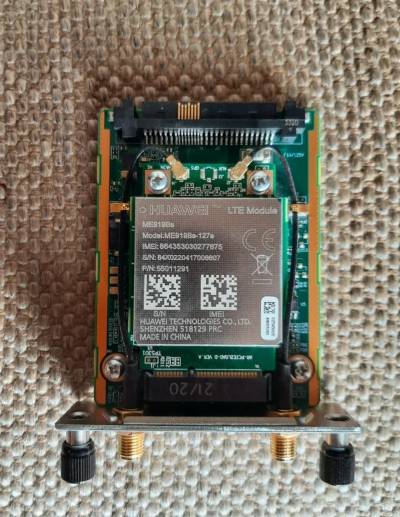

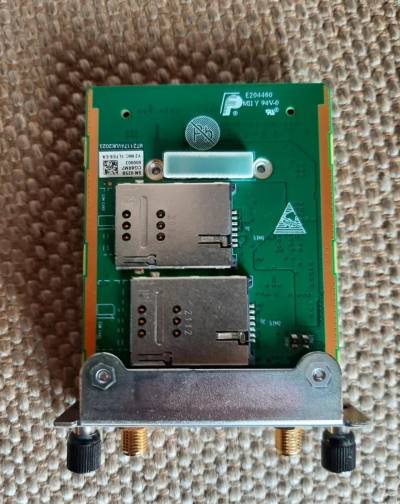

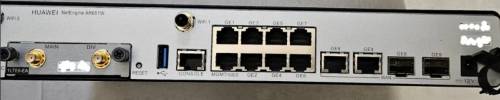

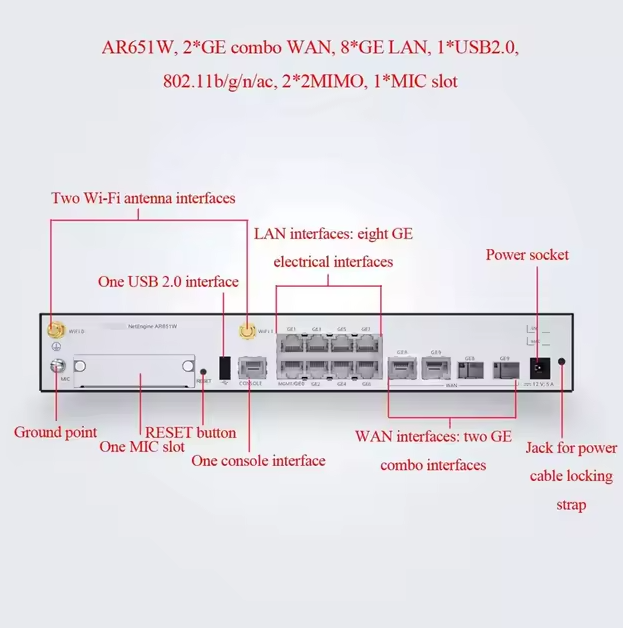

Le module LTE est constitué d'une carte de la taille d'une carte de crédit et qui s'insert dans le port dédié à gauche du routeur. On retrouve sur cette carte une carte réseau LTE en format Mini PCI. En fonction des révisions des routeurs, on peut retrouver les modèles suivants :

* ME909s-821a (3G/4G/LTE)
* ME919Bs-127a (3G/4G/LTE Cat 6)

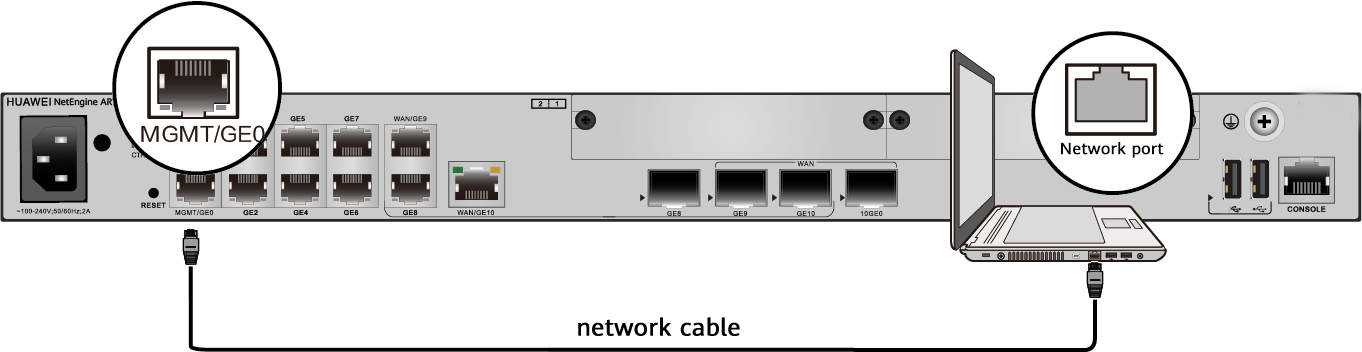

On se connecte en port GE0/0/MGMT sur l'adresse IP 192.168.1.1

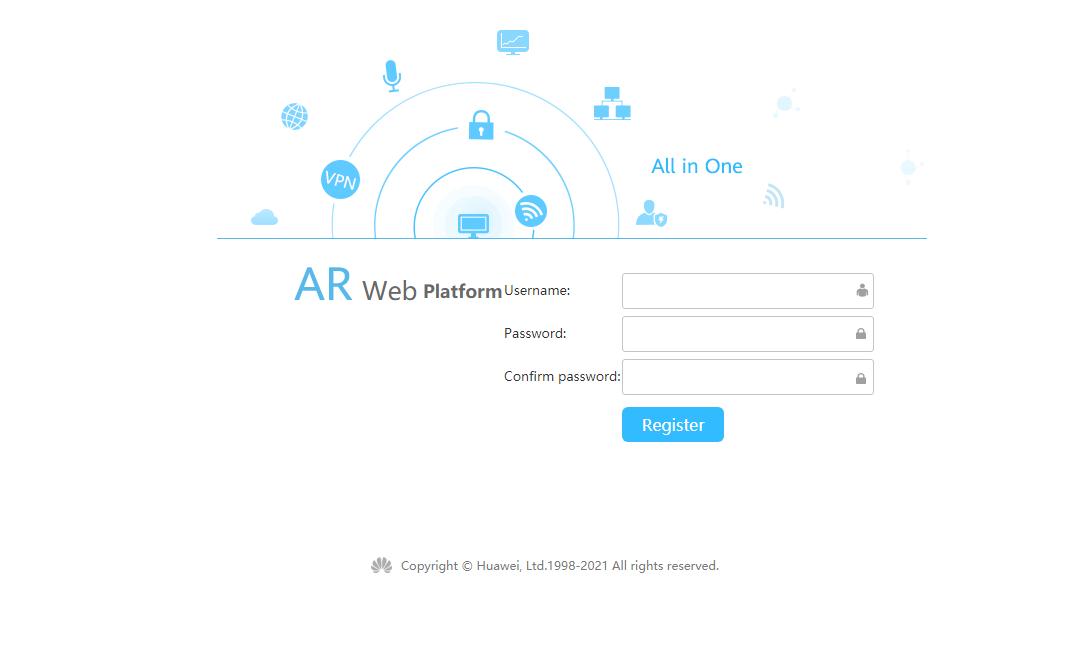

On crée l'utilisateur (si non existant):

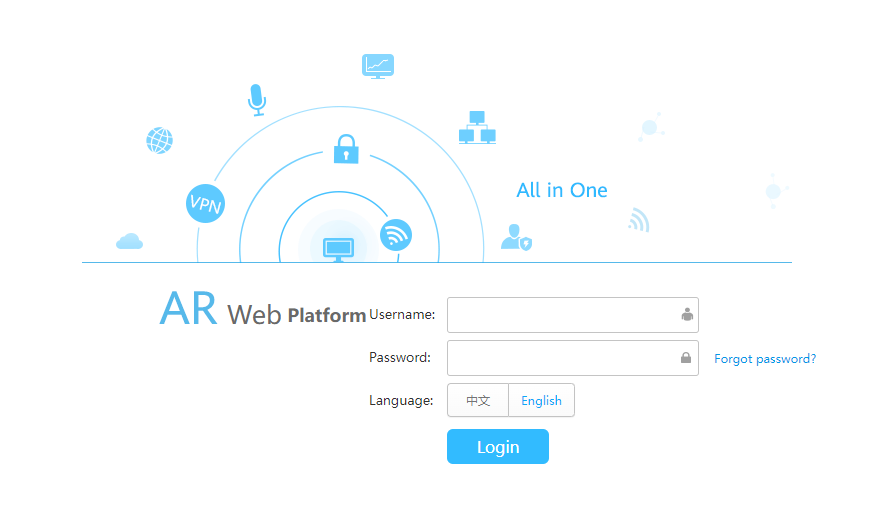

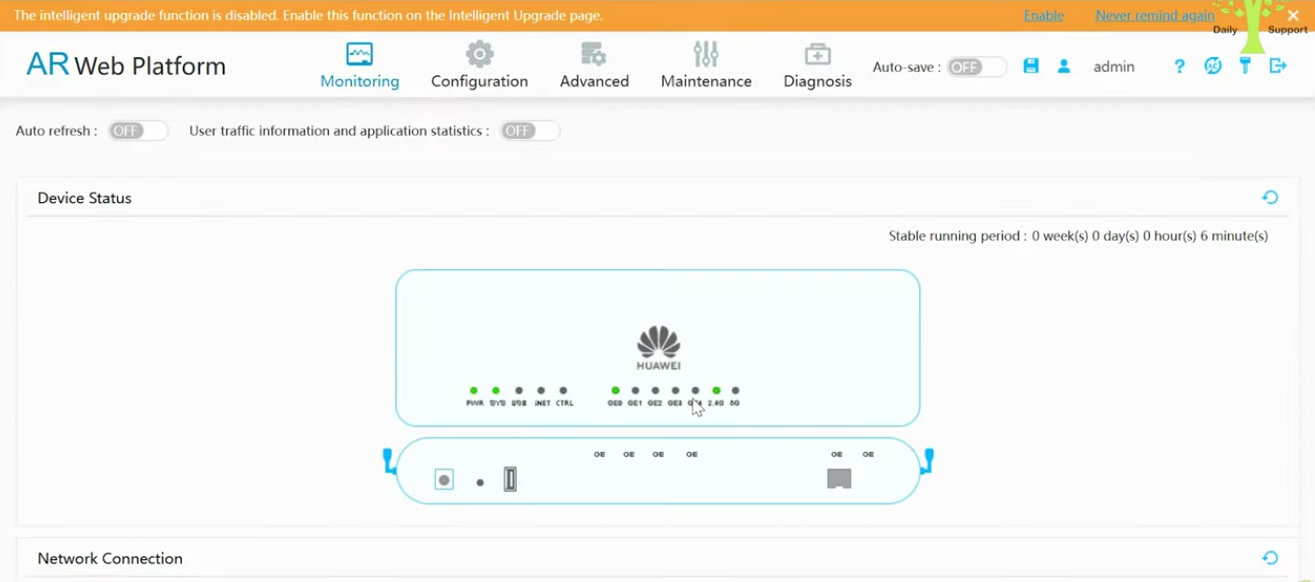

Et on se connecte directement :

Username: admin Password: Admin@123

interface Cellular0/0/0
 mode lte auto
 dialer enable-circular
 dialer number *99# autodial
 ip address negotiate
 apn-profile apn1
 apn profile name apn1
 apn <your-carrier-apn>
 ip address negotiate
quit

Pour permettre aux utilisateurs de votre réseau local (LAN) d'accéder à Internet via l'adresse IP dynamique attribuée par la carte SIM :

acl number 3000
 rule 5 permit ip source 192.168.1.0 0.0.0.255
 quit

interface cellular 0/0/0
 nat outbound 3000
 quit

Utilisez ces outils pour vous assurer de la bonne communication avec le réseau mobile :

display cellular 0/0/0 radio

: Vérifie la puissance (RSSI / RSRP) et la qualité du signal.

display cellular 0/0/0 network

: Affiche l'état d'enregistrement sur le réseau de l'opérateur.

display ip interface brief

: Confirme si l'interface a bien négocié et reçu une adresse IP.

Pour le serveur PPPoE, la configuration s'effectue exclusivement via la console.

Example de config de base (ou le login PPP local est fti/test@fcnet password test@fcnet)

ip pool pool1-ppp
 gateway-list 172.16.99.1
 network 172.16.99.0 mask 255.255.255.0
#
aaa
 authentication-scheme system_a
 authentication-mode local
 authorization-scheme system_a
 domain fcnet
  authentication-scheme system_a
  authorization-scheme system_a
 local-user fti/test@fcnet password cipher %^%#LDL)G.<&]-2zg7K[|LSRN@wu$zT6fLI)s]$0qz%@%^%#
 local-user fti/test@fcnet privilege level 0
 local-user fti/test@fcnet service-type ppp
#
interface Virtual-Template1
 ppp authentication-mode chap domain fcnet
 remote address pool pool1-ppp
 ppp keepalive retry-times 2
 ppp ipcp dns 1.1.1.1 172.16.18.1
 timer hold 30
 ip address 172.16.99.1 255.255.255.0
#
interface vlan835

 pppoe-server bind Virtual-Template 1
#
return

On peut afficher les sessions PPPoE actives via la console :

<HGW1>display pppoe-server session all
Total Session: 1
SID      Intf                    State   OIntf           RemMAC         LocMAC
2        Virtual-Template1        UP     Vlanif835       0887.c67e.19a0 f4a4.d6e2.2e20
<HGW1>

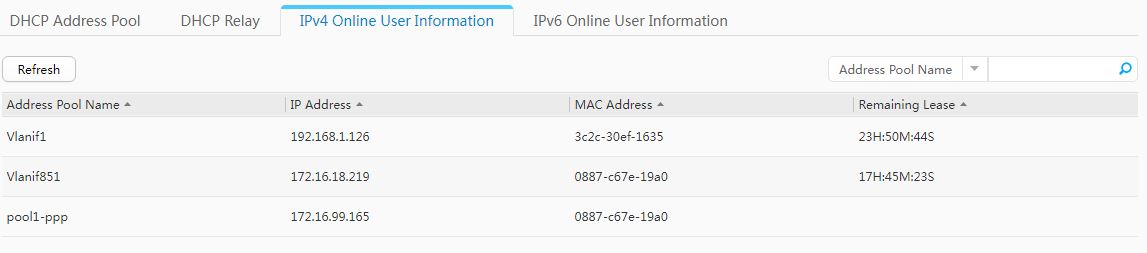

On voit aussi les adresses IP/MAC actives via l'interface web :

interface Vlanif832
 description VLAN 832 DHCP Livebox
 ip address 172.16.33.1 255.255.255.0
 dhcp select interface
 dhcp server dns-list 172.16.33.1
 dhcp server option 90 ascii dhcpliveboxfr250
 dhcp server option 119 ascii STR.access.orange-multimedia.net
 dhcp server option 125 hex 000005580C010A0000000000FFFFFFFFFF
 dhcp server sip-server list sbct3g.STR.access.orange-multimedia.net
#
interface Vlanif835
 pppoe-server bind Virtual-Template 1
 description PPPoE VLAN
 ip address 172.16.28.1 255.255.255.0
#
interface Vlanif838
 description TV Orange
 ip address 10.172.252.1 255.255.255.0
 dhcp select interface
 dhcp server dns-list 10.172.252.1
#
interface Vlanif840
 description TV Orange VOD
 ip address 10.252.192.1 255.255.255.0
 dhcp select interface
 dhcp server dns-list 10.252.192.1
#
interface Vlanif851
 description VLAN 851 IPoE
 ip address 172.16.18.1 255.255.255.0
 dhcp select interface
 dhcp server dns-list 172.16.18.1
#
interface Virtual-Template1
 ppp authentication-mode chap domain fcnet
 remote address pool pool1-ppp
 ppp keepalive retry-times 2
 ppp ipcp dns 1.1.1.1 172.16.18.1
 timer hold 30
 ip address 172.16.99.1 255.255.255.0
#
